- Artikel-Nr.: KDAS8NW5BA
Werkstoffe: Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR... mehr
Produktinformationen "Abreißkupplungsdose (NW5) 8mm Schlauch, Messing"
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss*:
560 l/min (Option -BA: 360 l/min)
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Optional:
Verwendbar für Stecker beidseitig absperrend -BA
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss*:
560 l/min (Option -BA: 360 l/min)
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Optional:
Verwendbar für Stecker beidseitig absperrend -BA

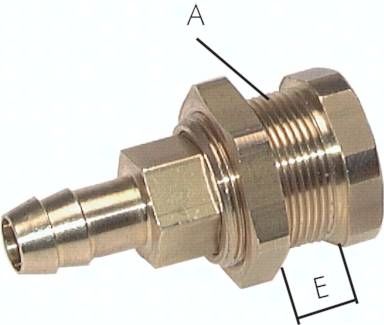

Technische Daten "Abreißkupplungsdose (NW5) 8mm Schlauch, Messing"
Gewicht: | 0,06 KG |
A: | M 20 x 1 |
Emax: | 12 MM |
Werkstoff: | Messing |
Ausführung: | Standard |
Schlauch Ø innen: | 8 MM |
Verwendbar für Stecker beidseitig absperrend: | ja |
Abreißkraft bei 0 / 6 bar: | 30 / 35 N |
