- Artikel-Nr.: KDGI34NW10
Werkstoffe: Typ MS-vernickelt: Gehäuse Messing vernickelt, Schiebehülse: Stahl vernickelt,... mehr

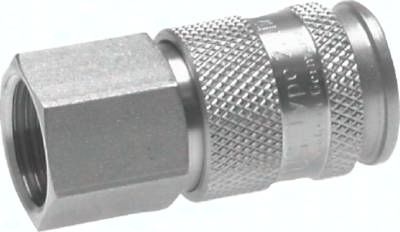

Produktinformationen "Kupplungsdose (NW10) G 3/4"(IG), Messing vernickelt"
Werkstoffe:
Typ MS-vernickelt: Gehäuse Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ MS/Stahl: Gehäuse: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ CEJN: Gehäuse Stahl/Messing verzinkt, Dichtung: NBR, Typ 1.4305: Gehäuse und Schiebehülse: 1.4305, Dichtung: FKM
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar
Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Durchfluss:
MS-vernickelt/1.4305: 2600 l/min (Option: -BA: 2100 l/min), Messing/Stahl: 3600 l/min, CEJN-Kupplung: 3900 l/min (6 bar Eingangsdruck, 0,5 bar Druckdifferenz)
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA
Typ MS-vernickelt: Gehäuse Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ MS/Stahl: Gehäuse: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ CEJN: Gehäuse Stahl/Messing verzinkt, Dichtung: NBR, Typ 1.4305: Gehäuse und Schiebehülse: 1.4305, Dichtung: FKM
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar
Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Durchfluss:
MS-vernickelt/1.4305: 2600 l/min (Option: -BA: 2100 l/min), Messing/Stahl: 3600 l/min, CEJN-Kupplung: 3900 l/min (6 bar Eingangsdruck, 0,5 bar Druckdifferenz)
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA
Technische Daten "Kupplungsdose (NW10) G 3/4"(IG), Messing vernickelt"
Gewicht: | 0,2 KG |
Werkstoff: | Messing vernickelt |
Gewinde innen: | G 3/4" |
Verwendbar für Stecker beidseitig absperrend: | nein |
