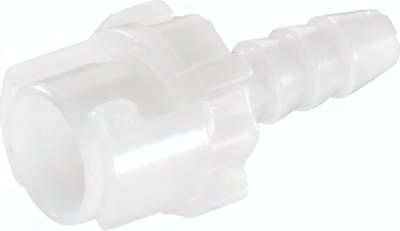

Kupplungsdose (SM) mit Schlauchtülle, POM

Steckerdurchmesser:
6,1 mm

Durchfluss* Luft (Wasser):
40 - 200 l/min (0,3 - 2,6 l/min)

Betriebsdruck:
0 - 7 bar, Vakuum bis 80%

Funktion:
Wird durch Verdrehen des Steckers und der Muffe bis zum hörbaren "Klick" gekuppelt. Es können Kupplungsstecker und Kupplungsdosen mit und ohne Absperrventil sowie verschiedene Werkstoffe beliebig kombiniert werden. Das Absperrventil verhindert ein Austreten des Mediums im ungekuppelten Zustand. Idealer Ersatz für Luer-Verbindungen in der Medizintechnik. Im gekuppelten Zustand sind die Schlauchtüllen innerhalb der Bajonettverschlüsse frei drehbar und verhindern so ein Abknicken oder Verdrehen des Schlauches.

Typ POM:

Werkstoffe:
Körper und Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Bajonettverschluss: POM (Rohstoff entsprechend FDA), Schottmutter: Messing vernickelt

Temperaturbereich:
-40°C bis max. +80°C

Medien:
Druckluft, Wasser, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid, milde Chemikalien

Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol

Einsatzbereich:
Für allgemeine Anwendungen. Gute Beständigkeit gegenüber Mineralölen.

Typ Polypropylen:

Werkstoffe:
Körper und Ventile: Polypropylen (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, Bajonettverschluss: POM (Rohstoff entsprechend FDA), Schottmutter: Messing vernickelt

Temperaturbereich:
0°C bis max. +80°C

Medien:
Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, MEK, Sauerstoff**, Ozon, Kohlendioxid, viele Chemikalien

Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung

Einsatzbereich:
Für viele Chemikalien geeignet. Keine Beständigkeit gegenüber Mineralölen.
*bei 1 bar Druckabfall (je nach Konfiguration der Kupplungskombination: mit/ohne Ventil, Anschlussdimension, ... liegt der Durchfluss innerhalb des angegebenen Bereichs), **vor Verwendung mit Sauerstoff unbedingt reinigen.

Kompatibel zu****:
CPC-Colder SMC, LinkTech Serie 10
****Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
***max. Wandstärke: 0,7 mm

Technische Daten "Kupplungsdose (SM) mit Schlauchtülle, POM"
