- Artikel-Nr.: KDG18MCMSVBA
Steckerdurchmesser: 7,8 mm Durchfluss* Luft (Wasser): 50 - 500 l/min (0,4 - 6,5 l/min)... mehr

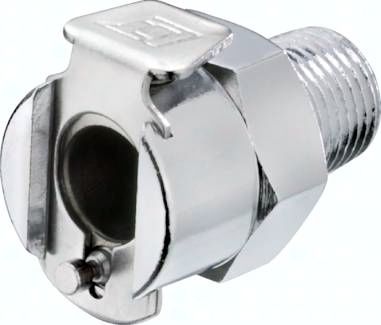

Produktinformationen "Kupplungsdose (MC) mit Außengewinde, Messing verchromt"
Steckerdurchmesser:
7,8 mm
Durchfluss* Luft (Wasser):
50 - 500 l/min (0,4 - 6,5 l/min)
Funktion:
Wird durch Einstecken des Steckers in die Muffe bis zum hörbaren "Klick" gekuppelt. Ein Druck auf den Entriegelungsknopf (bei Kunststoffkupplungen mit Schlauchanschluss gegen versehentliches Entriegeln geschützt) gibt den Stecker wieder frei. Es können Kupplungsstecker und Kupplungsdosen mit und ohne Absperrventil, sowie verschiedene Werkstoffe beliebig kombiniert werden. Das Absperrventil verhindert ein Austreten des Mediums im ungekuppelten Zustand.
Typ POM:
Werkstoffe:
Körper und Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
-40°C bis max. +80°C
Betriebsdruck:
0 - 8,3 bar, Vakuum bis 80%
Medien:
Druckluft, Wasser, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid, milde Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol
Einsatzbereich:
Für allgemeine Anwendungen. Gute Beständigkeit gegenüber Mineralölen.
Typ Polypropylen (Bitte Farbe angeben: beige = PPC oder grau = PPL):
Werkstoffe:
Körper und Ventile: Polypropylen (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
0°C bis max. +70°C
Betriebsdruck:
0 - 8,3 bar, Vakuum bis 80%, (>+27°C Druckabschläge beachten: +40°C: max. 7 bar, +50°C: max. 6,5 bar, +60°C: max. 5,9 bar, +70°C: max. 5,2 bar)
Medien:
Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, MEK, Sauerstoff**, Ozon, Kohlendioxid, viele Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung
Einsatzbereich:
Für viele Chemikalien geeignet. Keine Beständigkeit gegenüber Mineralölen.
Typ Messing verchromt:
Werkstoffe:
Körper: Messing verchromt (lebensmittelgeeignet), Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
-40°C bis max. +80°C
Betriebsdruck:
0 - 17,3 bar, Vakuum bis 80%
Medien:
Druckluft, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Gammastrahlung, Erwärmung auf max. +121°C (ungekuppelt)
Einsatzbereich:
Für Anwendungen mit erhöhten Drücken oder mechanischen Belastungen (z.B. durch häufiges Kuppeln). Gute Beständigkeit gegenüber Mineralölen.
*bei 1 bar Druckabfall (je nach Konfiguration der Kupplungskombination: mit/ohne Ventil, Anschlussdimension, ... liegt der Durchfluss innerhalb des angegebenen Bereichs), **vor Verwendung mit Sauerstoff unbedingt reinigen.
Kompatibel zu*****:
CPC-Colder PMC, CPC-Colder PMC12, CPC-Colder MC, LinkTech Serie 20AC, LinkTech Serie 20PP, LinkTech Serie 20CB
*****Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
7,8 mm
Durchfluss* Luft (Wasser):
50 - 500 l/min (0,4 - 6,5 l/min)
Funktion:
Wird durch Einstecken des Steckers in die Muffe bis zum hörbaren "Klick" gekuppelt. Ein Druck auf den Entriegelungsknopf (bei Kunststoffkupplungen mit Schlauchanschluss gegen versehentliches Entriegeln geschützt) gibt den Stecker wieder frei. Es können Kupplungsstecker und Kupplungsdosen mit und ohne Absperrventil, sowie verschiedene Werkstoffe beliebig kombiniert werden. Das Absperrventil verhindert ein Austreten des Mediums im ungekuppelten Zustand.
Typ POM:
Werkstoffe:
Körper und Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
-40°C bis max. +80°C
Betriebsdruck:
0 - 8,3 bar, Vakuum bis 80%
Medien:
Druckluft, Wasser, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid, milde Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol
Einsatzbereich:
Für allgemeine Anwendungen. Gute Beständigkeit gegenüber Mineralölen.
Typ Polypropylen (Bitte Farbe angeben: beige = PPC oder grau = PPL):
Werkstoffe:
Körper und Ventile: Polypropylen (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
0°C bis max. +70°C
Betriebsdruck:
0 - 8,3 bar, Vakuum bis 80%, (>+27°C Druckabschläge beachten: +40°C: max. 7 bar, +50°C: max. 6,5 bar, +60°C: max. 5,9 bar, +70°C: max. 5,2 bar)
Medien:
Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, MEK, Sauerstoff**, Ozon, Kohlendioxid, viele Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung
Einsatzbereich:
Für viele Chemikalien geeignet. Keine Beständigkeit gegenüber Mineralölen.
Typ Messing verchromt:
Werkstoffe:
Körper: Messing verchromt (lebensmittelgeeignet), Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt
Temperaturbereich:
-40°C bis max. +80°C
Betriebsdruck:
0 - 17,3 bar, Vakuum bis 80%
Medien:
Druckluft, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Gammastrahlung, Erwärmung auf max. +121°C (ungekuppelt)
Einsatzbereich:
Für Anwendungen mit erhöhten Drücken oder mechanischen Belastungen (z.B. durch häufiges Kuppeln). Gute Beständigkeit gegenüber Mineralölen.
*bei 1 bar Druckabfall (je nach Konfiguration der Kupplungskombination: mit/ohne Ventil, Anschlussdimension, ... liegt der Durchfluss innerhalb des angegebenen Bereichs), **vor Verwendung mit Sauerstoff unbedingt reinigen.
Kompatibel zu*****:
CPC-Colder PMC, CPC-Colder PMC12, CPC-Colder MC, LinkTech Serie 20AC, LinkTech Serie 20PP, LinkTech Serie 20CB
*****Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Technische Daten "Kupplungsdose (MC) mit Außengewinde, Messing verchromt"
Gewicht: | 0,023 KG |
Werkstoff: | Messing verchromt |
Gewinde außen: | R 1/8" |
Ausführung: | mit Absperrventil |
