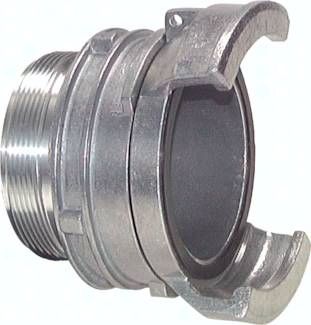

Guillemin-Kupplung mit Verrie-gelung, G 2" (AG), Aluminium

Funktion:
Bei den symetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrechtstehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muß mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.

Verwendung:
Tanklastzüge (Straße), Industrie und Landwirtschaft

Werkstoffe:
Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verz.)

Betriebsdruck:
16 bar

Technische Daten "Guillemin-Kupplung mit Verrie-gelung, G 2" (AG), Aluminium"
