Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: PDE002-FO-F04-VK9
Werkstoffe: Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz... mehr
Produktinformationen "Pneumat. Drehantrieb Gr. 2, Feder-öffnend, F 04(VK9)"
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis max. +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Eigenschaften:
- Anbauflansch gemäß ISO 5211,
- Antriebsanschluss mit Vielkant gem. DIN 3337,

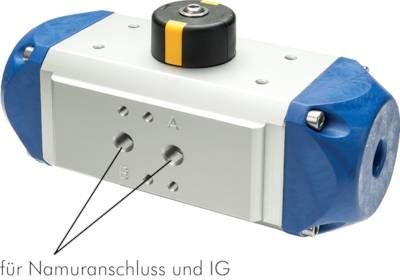

- Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde,
- Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
- Sichtanzeige nach NAMUR,
- Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
Achtung:
Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:
- Kugelhahntyp,
- Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B,
- Größe des Vierkants - Maß C,
- benötigtes Drehmoment (wenn bekannt)
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis max. +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Eigenschaften:
- Anbauflansch gemäß ISO 5211,
- Antriebsanschluss mit Vielkant gem. DIN 3337,
- Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde,
- Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
- Sichtanzeige nach NAMUR,
- Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
Achtung:
Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:
- Kugelhahntyp,
- Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B,
- Größe des Vierkants - Maß C,
- benötigtes Drehmoment (wenn bekannt)
Technische Daten "Pneumat. Drehantrieb Gr. 2, Feder-öffnend, F 04(VK9)"
| Gewicht: | 0,8 KG |
| A: | 42 MM |
| Bau-größe: | 2 |
| Ausführung: | Feder-öffnend |
| Vier-kant: | 9 MM |
| Anschlussbild für Endschalterbox oder Stellungsregler: | 50 x 25 MM |
| Luftan-schluss (NAMUR): | G 1/8" |
| b: | M 5 |
| d: | 45 GRDW |
| Anschlussbild für Kugelhahn (ISO 5211): | F 04 |
| Verschleiß-teilesatz: | PD 002 REP |
| C: | 11 MM |
| Ersatz-federsatz: | PDE 002 REP FEDER |
