Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KHFL150.16KES
Werkstoffe: Gehäuse: GG25, Kugel: Edelstahl 1.4301, Dichtung: PTFE / NBR Temperaturbereich:... mehr

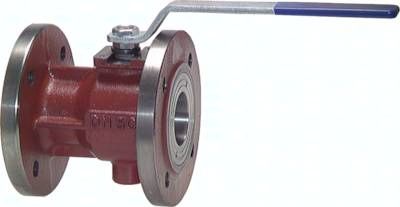

Produktinformationen "Flanschkugelhahn, Gussgehäuse, DN 150 / PN 16"
Werkstoffe:
Gehäuse: GG25, Kugel: Edelstahl 1.4301, Dichtung: PTFE / NBR
Temperaturbereich:
-10°C bis max. +120°C
Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), ab DN 80: Montageflansch gemäß ISO 5211
Druckbereich:
0 - 16 bar, Vakuum 99,9 %
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Vakuum
Optional:
pneumatischer Antrieb, elektrischer Antrieb* -EL
*Bitte genauen Einsatzfall angeben, **2-teilig, ***max. Außendurchmesser des Körpers 400 mm
Gehäuse: GG25, Kugel: Edelstahl 1.4301, Dichtung: PTFE / NBR
Temperaturbereich:
-10°C bis max. +120°C
Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), ab DN 80: Montageflansch gemäß ISO 5211
Druckbereich:
0 - 16 bar, Vakuum 99,9 %
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Vakuum
Optional:
pneumatischer Antrieb, elektrischer Antrieb* -EL
*Bitte genauen Einsatzfall angeben, **2-teilig, ***max. Außendurchmesser des Körpers 400 mm
Technische Daten "Flanschkugelhahn, Gussgehäuse, DN 150 / PN 16"
| Gewicht: | 76 KG |
| l: | 210 MM |
| DN: | 150 MM |
| A: | 212 MM |
| d: | 285 MM |
| b: | 240 MM |
| IG: | M 20 |
| R: | 700 MM |
| ISO 5211: | F 12 |
