Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KHFL3.100L
Werkstoffe: Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKM Temperaturbereich: -10°C bis... mehr

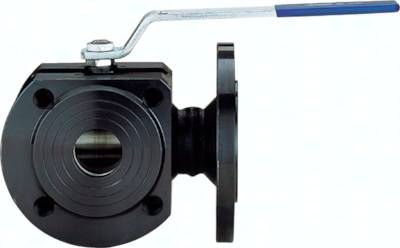

Produktinformationen "3-Wege-Flanschkugelhahn, Stahl, DN 100(76), L-Bohrung"
Werkstoffe:
Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKM
Temperaturbereich:
-10°C bis max. +160°C
Druckbereich:
0-16 bar, Vakuum 99,9 %
Montageflansch gemäß ISO 5211 (nicht DN 15 und DN 20)
Eigenschaften:
Druckeinlass nur von vorne (Mittelbohrung) möglich.
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoff, Vakuum
Optional:
pneumatischer Antrieb**
*Antriebswelle als 2-Flach ausgeführt, **bitte genauen Einsatzfall angeben
Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKM
Temperaturbereich:
-10°C bis max. +160°C
Druckbereich:
0-16 bar, Vakuum 99,9 %
Montageflansch gemäß ISO 5211 (nicht DN 15 und DN 20)
Eigenschaften:
Druckeinlass nur von vorne (Mittelbohrung) möglich.
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoff, Vakuum
Optional:
pneumatischer Antrieb**
*Antriebswelle als 2-Flach ausgeführt, **bitte genauen Einsatzfall angeben
Technische Daten "3-Wege-Flanschkugelhahn, Stahl, DN 100(76), L-Bohrung"
| Gewicht: | 40 KG |
| DN: | 100 MM |
| d: | 220 MM |
| Ausführung: | L-Bohrung |
| G1: | 8 x M 16 |
| G2: | 8 x Ø 18 MM |
| LW: | 76 MM |
| L1: | 152 MM |
| L2: | 159 MM |
| b: | 180 MM |
| h: | 155,5 MM |
| ISO 5211*: | F 10 |
