- Artikel-Nr.: ELI230-7F10BSR
Vorteile: - Anbauflansch nach ISO 5211, - Handnotbetätigung, - 2 zusätzliche Endschalter, -... mehr

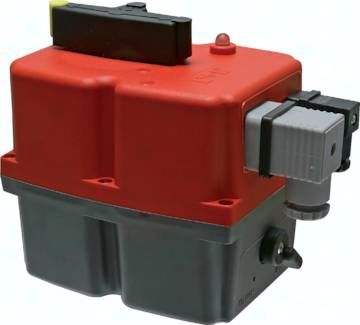

Produktinformationen "Elektrischer Schwenkantrieb 85 - 240 V AC/DC, Baugröße 7"
Vorteile:
- Anbauflansch nach ISO 5211,
- Handnotbetätigung,
- 2 zusätzliche Endschalter,
- Drehmomentabschaltung,
- variable Spannung (Gleich- oder Wechselspannung),
- im Antriebsgehäuse integrierte Heizung
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!
Werkstoffe:
Gehäuse: PA 6
Temperaturbereich:
-20°C bis max. +70°C
Spannung:
Typ 230: 24 - 240 V AC/DC (Sonder-Industrieantrieb: 85 - 240 V AC/DC, Sanitärantrieb: 110 - 240 V AC/DC), Typ 24: 12 - 24 V AC/DC (Sanitärantrieb: 24 V AC/DC), (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)
Einschaltdauer:
75%
Einbaulage:
beliebig, aber nicht über Kopf
Optional (nur für Industrieantrieb):
"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR
*max. Drehmoment (nicht für kontinuierlichen Betrieb), **nicht für Baugröße 6 und 7, ***IP 67
- Anbauflansch nach ISO 5211,
- Handnotbetätigung,
- 2 zusätzliche Endschalter,
- Drehmomentabschaltung,
- variable Spannung (Gleich- oder Wechselspannung),
- im Antriebsgehäuse integrierte Heizung
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!
Werkstoffe:
Gehäuse: PA 6
Temperaturbereich:
-20°C bis max. +70°C
Spannung:
Typ 230: 24 - 240 V AC/DC (Sonder-Industrieantrieb: 85 - 240 V AC/DC, Sanitärantrieb: 110 - 240 V AC/DC), Typ 24: 12 - 24 V AC/DC (Sanitärantrieb: 24 V AC/DC), (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)
Einschaltdauer:
75%
Einbaulage:
beliebig, aber nicht über Kopf
Optional (nur für Industrieantrieb):
"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR
*max. Drehmoment (nicht für kontinuierlichen Betrieb), **nicht für Baugröße 6 und 7, ***IP 67
Technische Daten "Elektrischer Schwenkantrieb 85 - 240 V AC/DC, Baugröße 7"
A: | 102 MM |
Spannung: | 85 - 240 V AC/DC |
d: | 45 GRDW |
Anschlussbild für Kugelhahn (ISO 5211): | F 10 |
b: | M 10 |
Ausführung: | Sonder-Industrieantrieb |
Vierkant (C): | 22 |
Stellzeit: | 58 SEC |
Bau-größe: | 7 |
Arbeitsdrehmoment: | 300 Nm (350 Nm*) |
