- Artikel-Nr.: UO230-4MS
Werkstoffe: Typ Messing: Ventilkörper: Rotguss (2 1/2" bis 3": Messing), Sitzabdichtung: PTFE,... mehr

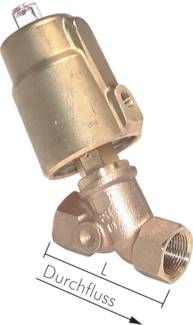

Produktinformationen "Schrägsitzventil Messing, G 3", offen, Standard"
Werkstoffe:
Typ Messing: Ventilkörper: Rotguss (2 1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBR
Typ 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKM
Temperaturbereich:
-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)
Steuerdruck:
4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"
Durchflussrichtung:
Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.
Optional:
Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A***
*Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"
Typ Messing: Ventilkörper: Rotguss (2 1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBR
Typ 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKM
Temperaturbereich:
-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)
Steuerdruck:
4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"
Durchflussrichtung:
Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.
Optional:
Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A***
*Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"
Technische Daten "Schrägsitzventil Messing, G 3", offen, Standard"
Werkstoff: | Messing |
Ausführung: | Standard |
Gewinde: | G 3" |
Betriebs-druck: | 0 - 4 BAR |
l: | 195 MM |
Nullstellung: | offen |
Reparatursätze: | UO 230-4 MS REP |
