Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KH3.40TES
Werkstoffe: Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE,... mehr

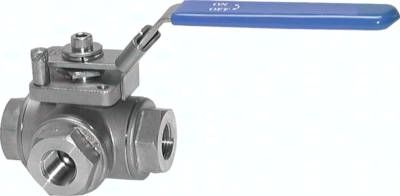

Produktinformationen "3-Wege Kugelhahn, Edelstahl, T-Bohrung, G 4", PN 16"
Werkstoffe:
Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301
Temperaturbereich:
-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)
Montageflansch gemäß ISO 5211, verschließbarer Handhebel, bitte Vorhangschlösser gesondert bestellen. Griff um 360° drehbar, viele Schaltstellungen möglich.
Schaltstellung:
Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
*nicht verschließbar, Oberfläche poliert
Gehäuse: 1.4408 (> G 2": 1.4307), Kugel: 1.4408 (> G 2": 1.4307), Dichtung: PTFE, Griff: 1.4301
Temperaturbereich:
-20°C bis max. +200°C (> G 2": -20°C bis max. +160°C)
Montageflansch gemäß ISO 5211, verschließbarer Handhebel, bitte Vorhangschlösser gesondert bestellen. Griff um 360° drehbar, viele Schaltstellungen möglich.
Schaltstellung:
Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2": T2).
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
*nicht verschließbar, Oberfläche poliert
Technische Daten "3-Wege Kugelhahn, Edelstahl, T-Bohrung, G 4", PN 16"
| PN: | 16 BAR |
| DN: | 100 MM |
| G: | G 4" |
| Gewicht: | 33 KG |
| Ausführung: | T-Bohrung |
| R: | 310 MM |
| l: | 240,0 MM |
| h: | 160 MM |
| C: | 120,0 MM |
