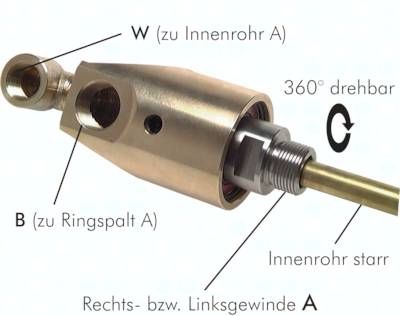

Drehdurchführ. G 3/8"-G 1/4", Welle-Rohr G 3/8"-9mm

Verwendung:
Drehdurchführung für kombinierte Zu- und Ableitung. Das Innenrohr* ragt in die zu versorgende Trommel und übernimmt die Ableitung des zugeführten Mediums. Diese Drehdurchführungen sind für den Einsatz von nicht verunreinigtem Wasser, Wärmeträgeröl und Sattdampf (intermittierend) geeignet. Optional können die Einheiten für die Durchführung von aggressiven, abrasiven Medien und verunreinigtem Wasser mit einer Sonderdichtung ausgestattet werden.

Vorteile:
Die Federn liegen außerhalb des Medienflusses, um Druckverluste zu minimieren und Turbulenzen zu vermeiden.

Werkstoffe:
Gehäuse: Messing, optional: Edelstahl, Dichtung: Kohlegraphit / Wolframkarbid

Temperaturbereich:
Wasser bis max. +175°C, Sattdampf bis max. +140°C, Wärmeträgeröl bis max. +200°C

Betriebsdruck:
Wasser: G 3/8" bis G 1 1/2" max. 50 bar, G 2" max. 40 bar. Sattdampf: max. 3 bar, Wärmeträgeröl: max. 6,5 bar

Optional:
Ausführung in Edelstahl -ES, Dichtungspaket für abrasive Medien bzw. verunreinigtes Wasser -AB

Achtung:
Maximale Druck- und Drehzahlwerte dürfen nicht gleichzeitig auftreten. Im Zweifelsfall sprechen Sie uns zwecks Abstimmung an. Ein Flüssigkeitsdruck, der 8 bar übersteigt, ist nur zulässig, bei Anwendung mit Kühlwasser und einer maximalen Temperatur von +50°C. Bei Wärmeträgeröl mit Temperaturen über +175°C darf die Drehzahl von 300 U/min. nicht überschritten werden. Für Reversierbetrieb sind Schäfte mit Flansch zu verwenden.

Achtung:
Links- und Rechtsgewinde beachten. Linksgewinde zur Zuführung bei rechtsdrehenden Trommeln verwenden. Rechtsgewinde zur Zuführung bei linksdrehenden Trommeln verwenden
*Innenrohr nicht im Lieferumfang enthalten

Technische Daten "Drehdurchführ. G 3/8"-G 1/4", Welle-Rohr G 3/8"-9mm"
