- Artikel-Nr.: DREH14WST
Verwendung: Zwischen einem Festpunkt und einer Schlauchleitung an schwenkenden Maschinenteilen.... mehr

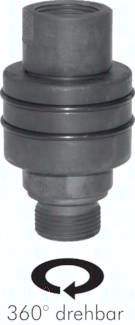

Produktinformationen "Hochdruck-Drehgelenk G 1/4", Stahl"
Verwendung:
Zwischen einem Festpunkt und einer Schlauchleitung an schwenkenden Maschinenteilen. Schlauch kann durch die kugelgelagerte Welle unter maximaler Druckbelastung schwenken.
Werkstoffe:
Axialdichtung: "PTFE Compound" (-50°C bis max. +260°C), Außendichtung: NBR
Temperaturbereich:
-40°C bis max. +150°C (druckabhängig)
Optional:
Ausführung in Winkelform -W
Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen. Das Drehgelenk ist für schwenkende Bewegungen konstruiert. Zum Einsatz bei ständiger Drehzahl muß dieser beim Hersteller abgeklärt werden.
Zwischen einem Festpunkt und einer Schlauchleitung an schwenkenden Maschinenteilen. Schlauch kann durch die kugelgelagerte Welle unter maximaler Druckbelastung schwenken.
Werkstoffe:
Axialdichtung: "PTFE Compound" (-50°C bis max. +260°C), Außendichtung: NBR
Temperaturbereich:
-40°C bis max. +150°C (druckabhängig)
Optional:
Ausführung in Winkelform -W
Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen. Das Drehgelenk ist für schwenkende Bewegungen konstruiert. Zum Einsatz bei ständiger Drehzahl muß dieser beim Hersteller abgeklärt werden.
Technische Daten "Hochdruck-Drehgelenk G 1/4", Stahl"
Gewicht: | 0,26 KG |
Gewinde: | G 1/4" |
Werkstoff: | Stahl |
D Ø außen: | 32 MM |
PN: | 420 BAR |
DN: | 7 MM |
Bau-länge: | 68 MM |
Dichtsatz mit Ersatzkugeln: | DREH 14 DI |
Ausführung: | Winkelform |
