- Artikel-Nr.: DREHWSOT20S
Verwendung: Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder... mehr

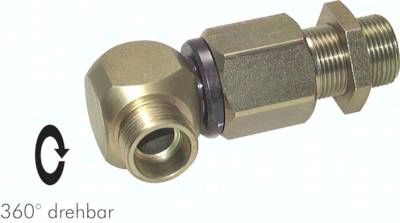

Produktinformationen "Hochdruck-Winkel-Schott-Drehverschraubung 20 S"
Verwendung:
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.
Werkstoffe:
Außenteil: Stahl A3C gelb, Innenteile: Stahl gehärtet, Dichtungen: NBR
Medien:
Öl bis 90°C
Druckbereich:
10 - 350 bar, je nach Anschluss
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.
Werkstoffe:
Außenteil: Stahl A3C gelb, Innenteile: Stahl gehärtet, Dichtungen: NBR
Medien:
Öl bis 90°C
Druckbereich:
10 - 350 bar, je nach Anschluss
Technische Daten "Hochdruck-Winkel-Schott-Drehverschraubung 20 S"
Gewicht: | 1 KG |
Baureihe: | schwere Baureihe |
Rohr Ø außen: | 20 S MM |
DN: | 16 MM |
Gewindeanschluss der Kontermutter: | M 30 x 2 |
Baulänge bis Mitte Rohr im Winkelabgang: | 106 MM |
