- Artikel-Nr.: CL34-6
Ausführung: Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)... mehr

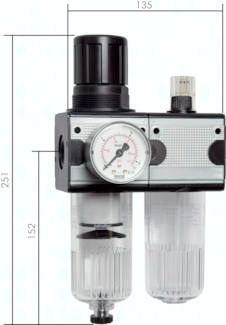

Produktinformationen "MULTIFIX Wartungseinheit (2), 2-tlg., G 3/4", 0,2 - 6 bar"
Ausführung:
Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min)
Porenweite im Filter:
5 µm (Baureihe 5: 40 µm, auf Wunsch 8 µm)
Kondensatentleerung:
halbautomatisch****
Medien:
Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Eingangsdruck:
1,5 - 16 bar
max. Kondensatmenge:
50 cm³
Schalttafelgewinde:
M 50 x 1,5
Öleransprechgrenze (6 bar):
140 l/min
Ölvorrat:
125 cm³
Öldosierung bei 1000 l/min:
ca. 1 - 2 Tropfen/min
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si
Vorteile:
- Befüllung mit Öl unter Druck möglich
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar Druckabfall
Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min)
Porenweite im Filter:
5 µm (Baureihe 5: 40 µm, auf Wunsch 8 µm)
Kondensatentleerung:
halbautomatisch****
Medien:
Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Eingangsdruck:
1,5 - 16 bar
max. Kondensatmenge:
50 cm³
Schalttafelgewinde:
M 50 x 1,5
Öleransprechgrenze (6 bar):
140 l/min
Ölvorrat:
125 cm³
Öldosierung bei 1000 l/min:
ca. 1 - 2 Tropfen/min
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si
Vorteile:
- Befüllung mit Öl unter Druck möglich
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar Druckabfall
Technische Daten "MULTIFIX Wartungseinheit (2), 2-tlg., G 3/4", 0,2 - 6 bar"
Gewicht: | 1,7 KG |
Gewinde: | G 3/4" |
Manometer-anzeige: | 0 - 10 BAR |
Zusatzfunktion: | keine |
Ausführung: | mit Polycarbonatbehälter |
Kondensatablass: | halbautomatisch |
Druck-regel-bereich: | 0,2 - 6 BAR |
Manometer-durchmesser: | 50 MM |
Befesti-gungs-winkel: | W 2 |
Befestigungs-winkel mit Schalt-tafelmutter: | MW 2 |
Koppel-paket: | KP 2 |
