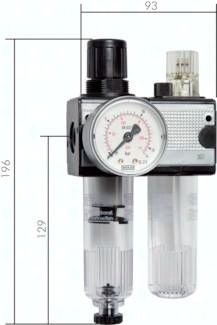

MULTIFIX Wartungseinheit (1), 2-tlg., G 3/8", 0,1 - 3 bar

Ausführung:
Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)

Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:
-10°C bis max. +60°C

Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")

Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min)

Porenweite im Filter:
5 µm (Baureihe 5: 40 µm, auf Wunsch 8 µm)

Kondensatentleerung:
halbautomatisch****

Medien:
Druckluft, neutrale Gase

Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden

Eingangsdruck:
1,5 - 16 bar

max. Kondensatmenge:
25 cm³

Schalttafelgewinde:
M 30 x 1,5

Öleransprechgrenze (6 bar):
60 l/min

Ölvorrat:
50 cm³

Öldosierung bei 1000 l/min:
ca. 1 - 2 Tropfen/min

ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)

Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si

Vorteile:
- Befüllung mit Öl unter Druck möglich
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall

Technische Daten "MULTIFIX Wartungseinheit (1), 2-tlg., G 3/8", 0,1 - 3 bar"
