Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: TCL14PE
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr

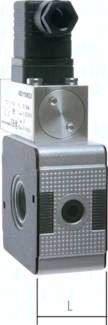

Produktinformationen "MULTIFIX Verteilerblock mit PE-Wandler, G 1/4", Baureihe 1 (schmal)"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0,2 - 16 bar
Temperaturbereich:
-10°C bis max. +60°C
Schaltspannung:
max. 12 - 125 V DC, 12 - 250 V AC
Elektr. Schaltleistung:
Gleichstrom: 90 W (3 A) bis 50 W (0,4 A), Wechselstrom: 1250 W (5 A)
Anschlüsse:
A = Ausgang, C = unten, D = vorne, E = hinten
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0,2 - 16 bar
Temperaturbereich:
-10°C bis max. +60°C
Schaltspannung:
max. 12 - 125 V DC, 12 - 250 V AC
Elektr. Schaltleistung:
Gleichstrom: 90 W (3 A) bis 50 W (0,4 A), Wechselstrom: 1250 W (5 A)
Anschlüsse:
A = Ausgang, C = unten, D = vorne, E = hinten
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Technische Daten "MULTIFIX Verteilerblock mit PE-Wandler, G 1/4", Baureihe 1 (schmal)"
| Gewicht: | 0,44 KG |
| Gewinde: | G 1/4" |
| l: | 35 MM |
| GewindeabgangC: | G 1/4" |
| GewindeabgangE: | G 1/4" |
| GewindeabgangD: | G 1/4" |
| Baureihe: | Baureihe 1 (schmal) |
| Durchfluss P-A: | 3.300 LPM |
| Durchfluss P-C: | 2.300 LPM |
| Durchfluss P-D: | 2.300 LPM |
| Koppel-paket*: | KPS 1 |
| Durchfluss P-E: | 2.300 LPM |
