Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: VBCL14S
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr

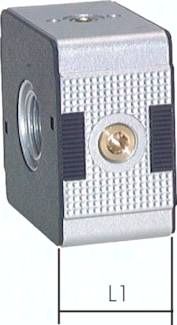

Produktinformationen "MULTIFIX Verteilerblock, G 1/4", Baureihe 1 (schmal)"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne / hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne / hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Technische Daten "MULTIFIX Verteilerblock, G 1/4", Baureihe 1 (schmal)"
| Gewicht: | 0,195 KG |
| Gewinde: | G 1/4" |
| l: | 35 MM |
| GewindeabgangC: | G 1/4" |
| GewindeabgangD: | G 1/4" |
| GewindeabgangB: | G 1/8" |
| Baureihe: | Baureihe 1 (schmal) |
| Durchfluss P-A: | 3.300 LPM |
| Durchfluss P-B: | 1.100 LPM |
| Durchfluss P-C: | 2.300 LPM |
| Durchfluss P-D: | 2.300 LPM |
| Koppel-paket*: | KPS 1 |
