- Artikel-Nr.: VBCL104
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr

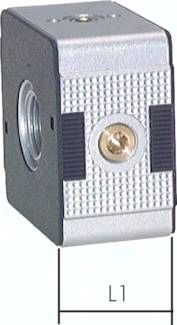

Produktinformationen "MULTIFIX Verteilerblock, G 1", Baureihe 4"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne / hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne / hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
*Beim Verkoppeln von 2x schmaler Baureihe verwenden Sie bitte KPSS 1, KPSS 2 bzw. KPSS 5. **Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Technische Daten "MULTIFIX Verteilerblock, G 1", Baureihe 4"
Gewicht: | 1,3 KG |
Gewinde: | G 1" |
Baureihe: | Baureihe 4 |
GewindeabgangD: | G 1/4" |
GewindeabgangB: | G 3/4" |
Durchfluss P-A: | 18.000 LPM |
Durchfluss P-B: | 8.500 LPM |
Durchfluss P-C: | 12.000 LPM |
Durchfluss P-D: | 2.300 LPM |
GewindeabgangC: | G 1" |
