- Artikel-Nr.: K104
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr
Produktinformationen "MULTIFIX Kugelhahn, G 1", Baureihe 4, Standard"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)
*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 & 5)
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)
*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte

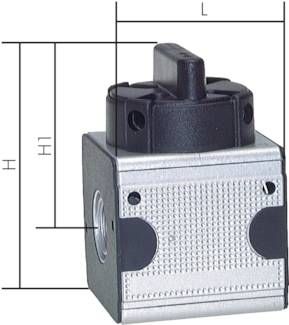

Technische Daten "MULTIFIX Kugelhahn, G 1", Baureihe 4, Standard"
Gewicht: | 1,5 KG |
Ausführung: | Standard |
Gewinde: | G 1" |
l: | 85 MM |
h: | 140 MM |
Baureihe: | Baureihe 4 |
Abluftschall-dämpfer: | SD 12 F |
Durchfluss: | 25.000 LPM |
H1: | 90 MM |
Befesti-gungs-winkel: | W 4 |
Koppel-paket: | KP 4 |
