- Artikel-Nr.: RF345
Ausführung: rücksteuerbar (mit Sekundärentlüftung) Werkstoffe: Körper: Zink Druckguss Z410... mehr

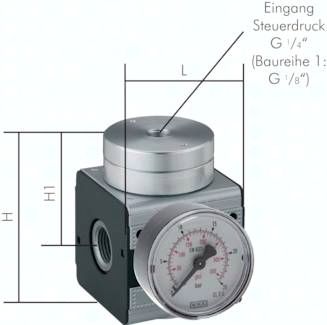

Produktinformationen "MULTIFIX Druckregler (Volumen-booster), G 3/4", Baureihe 5"
Ausführung:
rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min, Präzisionsregler: ca. 2,6 l/min)
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Anwendung:
Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBR
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
- ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers als Pilot ist eine sehr genaue Druckeinstellung möglich)
*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min, Präzisionsregler: ca. 2,6 l/min)
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Anwendung:
Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBR
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
- ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers als Pilot ist eine sehr genaue Druckeinstellung möglich)
*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
Technische Daten "MULTIFIX Druckregler (Volumen-booster), G 3/4", Baureihe 5"
Gewicht: | 1,7 KG |
Gewinde: | G 3/4" |
l: | 100 MM |
Druck-regel-bereich: | 0,5 - 16 BAR |
Befesti-gungs-winkel: | W 5 |
Koppel-paket: | KP 5 |
Eingangsdruck max.: | 20 BAR |
Baureihe: | Baureihe 5 |
Durchfluss*: | 17.500 LPM |
h: | 113 MM |
H1: | 61 MM |
