- Artikel-Nr.: RB12-6
Ausführung: rücksteuerbar (mit Sekundärentlüftung) Werkstoffe: Körper: Zink Druckguss Z410... mehr

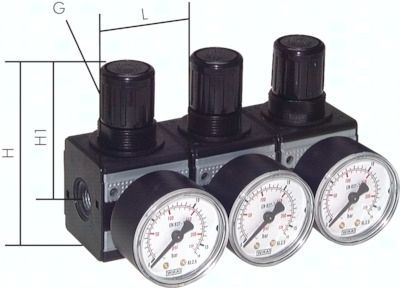

Produktinformationen "MULTIFIX Druckregler, Reihen-mont. (Baureihe 2), G 1/2", 0,2 - 6bar"
Ausführung:
rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min, Präzisionsregler: ca. 2,6 l/min)
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Eingangsdruck:
16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)
Schalttafelgewinde:
Baureihe 0 und 1: M 30 x 1,5, Baureihe 2: M 50 x 1,5
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11
Vorteile:
- Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist gegenüber dem Manometer angeordnet.
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +60°C
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Eigenluftverbrauch:
keiner (Baureihe 4: max. 1,5 l/min, Baureihe 5: max. 0,5 l/min, Präzisionsregler: ca. 2,6 l/min)
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
- Handrad kann durch Herunterdrücken arretiert werden
Eingangsdruck:
16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)
Schalttafelgewinde:
Baureihe 0 und 1: M 30 x 1,5, Baureihe 2: M 50 x 1,5
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)
Optional:
abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11
Vorteile:
- Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist gegenüber dem Manometer angeordnet.
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall
Technische Daten "MULTIFIX Druckregler, Reihen-mont. (Baureihe 2), G 1/2", 0,2 - 6bar"
Gewicht: | 0,9 KG |
Gewinde: | G 1/2" |
l: | 69 MM |
Manometer-anzeige: | 0 - 10 BAR |
Baureihe: | Baureihe 2 |
Druck-regel-bereich: | 0,2 - 6 BAR |
Manometer-durchmesser: | 50 MM |
Befesti-gungs-winkel: | W 2 |
Befestigungs-winkel mit Schalt-tafelmutter: | MW 2 |
Durchfluss***: | 8.500 LPM |
G: | M 50 x 1,5 |
h: | 135 MM |
H1: | 100 MM |
Koppel-paket**: | KP 2 |
