- Artikel-Nr.: ANFAHR345
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr

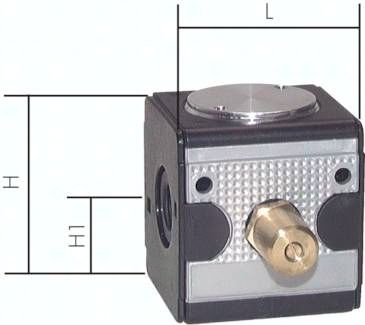

Produktinformationen "MULTIFIX Anfahrventil, G 3/4", Baureihe 5"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Technische Daten "MULTIFIX Anfahrventil, G 3/4", Baureihe 5"
Gewicht: | 1,6 KG |
Gewinde: | G 3/4" |
l: | 100 MM |
h: | 104 MM |
Befesti-gungs-winkel: | W 5 |
Koppel-paket: | KP 5 |
Baureihe: | Baureihe 5 |
Durchfluss: | 12.000 LPM |
H1: | 52 MM |
