Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: ANFAHR12
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr
Produktinformationen "MULTIFIX Anfahrventil, G 1/2", Baureihe 2"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

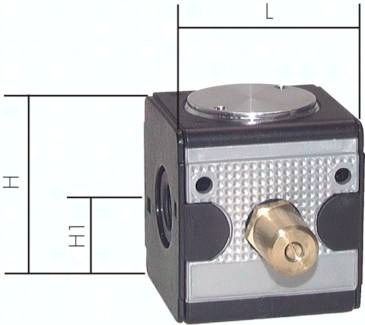

Technische Daten "MULTIFIX Anfahrventil, G 1/2", Baureihe 2"
| Gewicht: | 0,75 KG |
| Gewinde: | G 1/2" |
| l: | 69 MM |
| Baureihe: | Baureihe 2 |
| Befesti-gungs-winkel: | W 2 |
| Koppel-paket: | KP 2 |
| Durchfluss: | 4.000 LPM |
| h: | 71 MM |
| H1: | 35 MM |
