- Artikel-Nr.: ANFAHR104
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und... mehr
Produktinformationen "MULTIFIX Anfahrventil, G 1", Baureihe 4"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Anwendung:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
Eingangsdruck:
2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)
Temperaturbereich:
-10°C bis max. +60°C
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

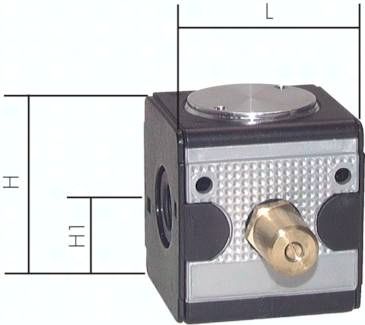

Technische Daten "MULTIFIX Anfahrventil, G 1", Baureihe 4"
Gewicht: | 1,1 KG |
Gewinde: | G 1" |
l: | 85 MM |
H1: | 53 MM |
Baureihe: | Baureihe 4 |
Durchfluss: | 10.000 LPM |
Befesti-gungs-winkel: | W 4 |
Koppel-paket: | KP 4 |
h: | 119 MM |
