- Artikel-Nr.: FRO11S
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen:... mehr

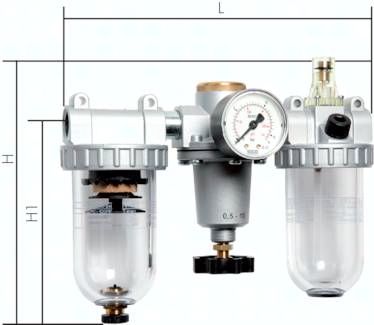

Produktinformationen "STANDARD-Wartungseinheit, 3-tlg., G 1/4", 0,5 - 10 bar"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filter, Druckregler rücksteuerbar (mit Sekundärentlüftung), Öler
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
Baureihe 1 bis 3: M 20 x 1,5
Öldosierung bei 1000 l/min:
1 - 2 Tropfen/min
Optional:
Anderer Regelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC
*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***in Verbindung mit Metallbehälter max. 16 bar
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filter, Druckregler rücksteuerbar (mit Sekundärentlüftung), Öler
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
Baureihe 1 bis 3: M 20 x 1,5
Öldosierung bei 1000 l/min:
1 - 2 Tropfen/min
Optional:
Anderer Regelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC
*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***in Verbindung mit Metallbehälter max. 16 bar
Technische Daten "STANDARD-Wartungseinheit, 3-tlg., G 1/4", 0,5 - 10 bar"
Gewicht: | 1,3 KG |
Gewinde: | G 1/4" |
Druck-regel-bereich: | 0,5 - 10 BAR |
Manometer-anzeige: | 0 - 16 BAR |
Kondensatablass: | halbautomatisch |
Baureihe: | 1 |
Ausführung: | mit Polycarbonatbehälter und Schutzkorb |
Halte-winkel: | BW 10 |
Kondensatmenge: | 35 CM3 |
Porenweite im Filter: | 5 MY |
Ölvorrat: | 40 CM3 |
Durchfluss: | 600 LPM |
l: | 172 MM |
h: | 189,0 MM |
H1: | 138 MM |
