Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: FDO12-16M
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen:... mehr
Produktinformationen "STANDARD-Wartungseinheit, 2-tlg., G 3/8", 0,5 - 16 bar"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filterregler rücksteuerbar (mit Sekundärentlüftung) mit angebautem Öler
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
Baureihe 1 bis 3: M 20 x 1,5
Öldosierung bei 1000 l/min:
1 - 2 Tropfen/min
Optional:
Anderer Regelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC
*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filterregler rücksteuerbar (mit Sekundärentlüftung) mit angebautem Öler
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
Baureihe 1 bis 3: M 20 x 1,5
Öldosierung bei 1000 l/min:
1 - 2 Tropfen/min
Optional:
Anderer Regelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC
*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar

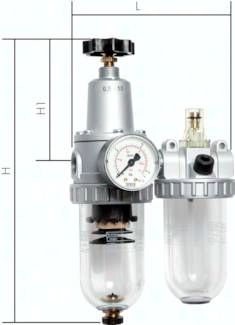

Technische Daten "STANDARD-Wartungseinheit, 2-tlg., G 3/8", 0,5 - 16 bar"
| Gewicht: | 1,3 KG |
| Gewinde: | G 3/8" |
| h: | 236 MM |
| Druck-regel-bereich: | 0,5 - 16 BAR |
| Manometer-anzeige: | 0 - 25 BAR |
| Kondensatablass: | halbautomatisch |
| H1: | 98 MM |
| Baureihe: | 1 |
| Halte-winkel: | BW 10 |
| l: | 117 MM |
| Ausführung: | mit Metallbehälter |
| Kondensatmenge: | 35 CM3 |
| Porenweite im Filter: | 5 MY |
| Ölvorrat: | 40 CM3 |
| Durchfluss: | 600 LPM |
