- Artikel-Nr.: FDO01-16
Werkstoffe: Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen:... mehr

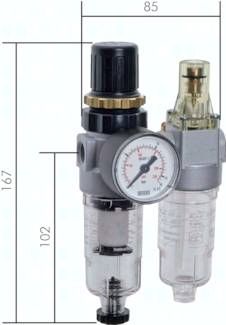

Produktinformationen "Mini-Wartungseinheit, 2-tlg., G 1/4", 0,5 - 16 bar"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filterregler rücksteuerbar (mit Sekundärentlüftung) mit angebautem Öler
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 30 x 1,5
max. Kondensatmenge:
16 cm³
Porenweite im Filter:
5 µm
Ansprechgrenze (6 bar):
40 l/min
Ölvorrat:
17 cm³
Öldosierung bei 250 l/min:
2 - 5 Tropfen/10 min
Optional:
Ausführung mit Metallbehälter*** (1,5 - 25 bar) -M, Ablassautomatik**** -AM
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Tropfaufsatz aus Kunststoff, ****in Verbindung mit Metallbehälter max. 16 bar
Körper: Zink Druckguss Z410 (Baureihe 5 bis 8: Aluminium), Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich:
bis max. +60°C
Eingangsdruck:
1,5 - 16 bar
Kondensatentleerung:
halbautomatisch**
Medien:
Druckluft, ungiftige und nicht brennbare Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- Befüllung mit Öl unter Druck möglich
Ausführung:
Filterregler rücksteuerbar (mit Sekundärentlüftung) mit angebautem Öler
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 30 x 1,5
max. Kondensatmenge:
16 cm³
Porenweite im Filter:
5 µm
Ansprechgrenze (6 bar):
40 l/min
Ölvorrat:
17 cm³
Öldosierung bei 250 l/min:
2 - 5 Tropfen/10 min
Optional:
Ausführung mit Metallbehälter*** (1,5 - 25 bar) -M, Ablassautomatik**** -AM
*Standardbaureihe, bitte bevorzugt einsetzen, da Regelbereich universal einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Tropfaufsatz aus Kunststoff, ****in Verbindung mit Metallbehälter max. 16 bar
Technische Daten "Mini-Wartungseinheit, 2-tlg., G 1/4", 0,5 - 16 bar"
Gewicht: | 0,55 KG |
Gewinde: | G 1/4" |
Druck-regel-bereich: | 0,5 - 16 BAR |
Manometer-anzeige: | 0 - 25 BAR |
Ausführung: | mit Polycarbonatbehälter |
Kondensatablass: | halbautomatisch |
Manometer-durchmesser: | 40 MM |
Halte-winkel: | WHM 30 |
