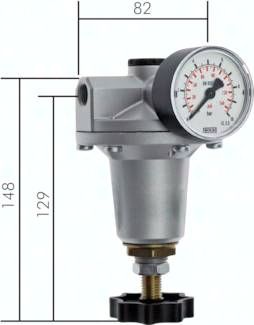

STANDARD Präzisions-Druck-regler, G 1/4", 0,2 - 7 bar

Anwendung:
Präzisions-Druckregler werden eingesetzt, wo bei kleinen Durchflussmengen größte Konstanz des Sekundärdruckes erforderlich ist. Die gute Regel- und Durchflusscharakteristik wird dadurch erreicht, dass das Verhältnis der Membrane zur Ventilsitzfläche sehr groß ist. Der Regler ist gegenüber Eingangsdruckschwankungen weitgehendst unabhängig, hat keinen Eigenluftverbrauch und kann mit "normal" gefilterter Druckluft verwendet werden.

Ausführung:
rücksteuerbar (mit Sekundärentlüftung)

Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: FKM

Temperaturbereich:
-10°C bis max. +60°C

Eingangsdruck:
max. 16 bar

Durchfluss:
550 l/min, Sekundärentlüftung: 100 l/min

Eigenluftverbrauch:
keiner

Regelgenauigkeit:
± 7,5 mbar

Manometeranschluss:
G 1/4"

Medien:
geölte und ungeölte Druckluft, ungiftige und nicht brennbare Gase

Schalttafelgewinde:
M 20 x 1,5

Vorteile:
- automatische Entlüftung bei Überdruck auf der Sekundärseite,
- feine Regelung des Druckes unabhängig von Vordruck,
- kein Eigenluftverbrauch,
- robuste Bauform, keine Feinfilterung der Druckluft notwendig
*Sonderregler für Ansteuerung von Volumenbooster (Feedback-Leitung von Sekundärseite des Volumenboosters wird für die Regelung herangezogen). Geringer Eigenluftverbrauch

Technische Daten "STANDARD Präzisions-Druck-regler, G 1/4", 0,2 - 7 bar"
