- Artikel-Nr.: VBCL10F
Werkstoffe: Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR Temperaturbereich: -10°C... mehr
Produktinformationen "FUTURA Verteilerblock G 1", Baureihe 4"
Werkstoffe:
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
0 - 16 bar ( Baureihe 0: 0 - 12 bar)
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne, E = hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
0 - 16 bar ( Baureihe 0: 0 - 12 bar)
Anschlüsse:
A = Ausgang, B = oben, C = unten, D = vorne, E = hinten
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Technische Daten "FUTURA Verteilerblock G 1", Baureihe 4"
Gewicht: | 0,85 KG |
GewindeabgangE: | keiner |
Durchfluss P-B: | 8.500 LPM |
Durchfluss P-A: | 18.000 LPM |
GewindeabgangC: | G 3/4" |
GewindeabgangB: | G 3/4" |
Durchfluss P-E: | keiner LPM |
Durchfluss P-D: | keiner LPM |
GewindeabgangD: | keiner |

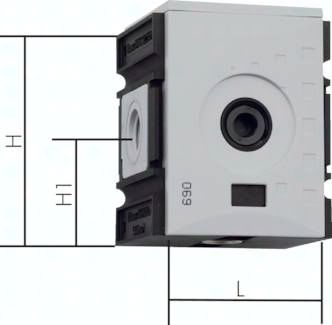

l: | 85 MM |
Ge-winde: | G 1" |
H1: | 51 MM |
Baureihe: | Baureihe 4 |
Koppelpaket mit Wandkonsole: | KPW 4 F |
Koppel-paket: | KP 4 F |
Befesti-gungs-winkel: | W 4 F |
h: | 110 MM |
Durchfluss P-C: | 12.000 LPM |
