- Artikel-Nr.: BEFULL14F
Werkstoffe: Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR Temperaturbereich: -10°C... mehr
Produktinformationen "FUTURA Befüllventil G 1/4", Baureihe 1"
Werkstoffe:
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
2,5 - 16 bar ( Baureihe 0: 2,5 - 12 bar)
Funktion:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
2,5 - 16 bar ( Baureihe 0: 2,5 - 12 bar)
Funktion:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

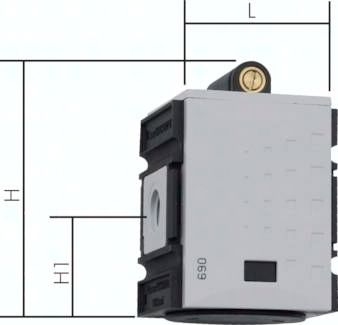

Technische Daten "FUTURA Befüllventil G 1/4", Baureihe 1"
Gewicht: | 0,24 KG |
Gewinde: | G 1/4" |
l: | 52 MM |
Durchfluss: | 2.000 LPM |
h: | 78 MM |
H1: | 33 MM |
Befesti-gungs-winkel: | W 1 F |
Koppel-paket: | KP 1 F |
Koppelpaket mit Wandkonsole: | KPW 1 F |
Baureihe: | Baureihe 1 |
