Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: BEFULL10F
Werkstoffe: Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR Temperaturbereich: -10°C... mehr
Produktinformationen "FUTURA Befüllventil G 1", Baureihe 4"
Werkstoffe:
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
2,5 - 16 bar ( Baureihe 0: 2,5 - 12 bar)
Funktion:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Körper: Grivory® (PA 66), Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
- einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
- Lieferung erfolgt einschließlich evtl. notwendigem Abluftschalldämpfer
Eingangsdruck:
2,5 - 16 bar ( Baureihe 0: 2,5 - 12 bar)
Funktion:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

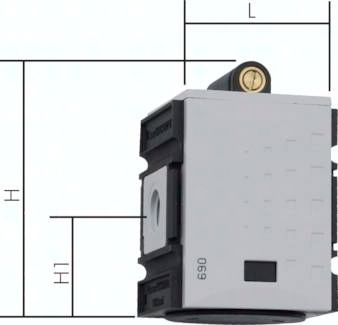

Technische Daten "FUTURA Befüllventil G 1", Baureihe 4"
| Gewicht: | 0,95 KG |
| Gewinde: | G 1" |
| l: | 85 MM |
| h: | 112 MM |
| Befesti-gungs-winkel: | W 4 F |
| Koppel-paket: | KP 4 F |
| Koppelpaket mit Wandkonsole: | KPW 4 F |
| Baureihe: | Baureihe 4 |
| Durchfluss: | 10.000 LPM |
| H1: | 54 MM |
