- Artikel-Nr.: DRPA18-05-A20
Medien: geölte und ungeölte Druckluft, ungiftige und nicht brennbare Gase Temperaturbereich:... mehr

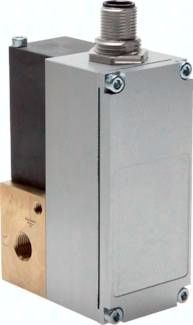

Produktinformationen "Proportionaldruckregler G 1/8", 0 - 0,5 bar"
Medien:
geölte und ungeölte Druckluft, ungiftige und nicht brennbare Gase
Temperaturbereich:
0°C bis max. +60°C
Eingangssignal:
0 - 10 V
Stromaufnahme:
Typ DRPA 18: 500 mA, Typ DRPA 14: 1000 mA, Typ DRPA 12: 1400 mA, Typ DRPA 10: 1800 mA
Linearität:
± 0,5 %
Hysterese:
± 0,5 %
Ansprechempfindlichkeit:
< 0,1 %
Regelzeit:
< 1 Sek.
Einbaulage:
beliebig (bevorzugt senkrecht)
elekrischer Anschluss:
M12-Steckverbindung (5-polig), Winkel-Leitungsdose im Lieferumfang enthalten
Hinweis:
Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10 % über dem maximal benötigten Ausgangsdruck liegen.
Optional:
Eingangssignal 4 bis 20 mA -E20, Ausgangssignal 0 bis 10 V -A10, Ausgangssignal 4 bis 20 mA -A20
*gemessen bei Eingangsdruck von 7 bar und offenem Ausgang
geölte und ungeölte Druckluft, ungiftige und nicht brennbare Gase
Temperaturbereich:
0°C bis max. +60°C
Eingangssignal:
0 - 10 V
Stromaufnahme:
Typ DRPA 18: 500 mA, Typ DRPA 14: 1000 mA, Typ DRPA 12: 1400 mA, Typ DRPA 10: 1800 mA
Linearität:
± 0,5 %
Hysterese:
± 0,5 %
Ansprechempfindlichkeit:
< 0,1 %
Regelzeit:
< 1 Sek.
Einbaulage:
beliebig (bevorzugt senkrecht)
elekrischer Anschluss:
M12-Steckverbindung (5-polig), Winkel-Leitungsdose im Lieferumfang enthalten
Hinweis:
Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10 % über dem maximal benötigten Ausgangsdruck liegen.
Optional:
Eingangssignal 4 bis 20 mA -E20, Ausgangssignal 0 bis 10 V -A10, Ausgangssignal 4 bis 20 mA -A20
*gemessen bei Eingangsdruck von 7 bar und offenem Ausgang
Technische Daten "Proportionaldruckregler G 1/8", 0 - 0,5 bar"
Gewinde: | G 1/8" |
DN: | 3 MM |
b: | 35 MM |
h: | 83 MM |
Kv-Wert: | 0,2 CMPH |
Betriebs-druck: | 0,5 - 2 BAR |
Durchfluss*: | 250 LPM |
t: | 57 MM |
Druck-regel-bereich: | 0 - 0,5 BAR |
Ausführung: | Ausgangssignal 4-20 mA |
