- Artikel-Nr.: MAV12SMZMMS
Anwendung: Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und... mehr

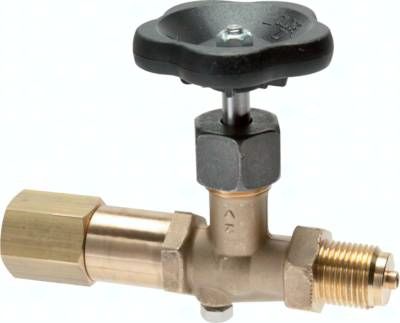

Produktinformationen "Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte"
Anwendung:
Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.
Werkstoffe:
Dichtungen: PTFE, Handrad: Kunststoff
Temperaturbereich:
-10°C bis max. +120°C, höhere Temperaturen bei reduzierten Drücken möglich
*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messingventilen nach DIN wird die Spannmuffe in Stahl ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für Profildichtring
Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.
Werkstoffe:
Dichtungen: PTFE, Handrad: Kunststoff
Temperaturbereich:
-10°C bis max. +120°C, höhere Temperaturen bei reduzierten Drücken möglich
*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messingventilen nach DIN wird die Spannmuffe in Stahl ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für Profildichtring
Technische Daten "Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte"
Gewicht: | 0,65 KG |
Werkstoff: | Messing |
PN*: | 250 BAR |
Prüfanschluss: | keiner |
Messgerätanschluss (IG): | G 1/2" |
Druckeingang: | G 1/2" |
Ausführung: | Drehbare Muffe - Zapfen mit Schaft für Messgerätehalter** |
Norm: | DIN 16270 B |
