- Artikel-Nr.: DUE1000B20
Komplett verrohrt mit Druckluftbehälter und Manometern (Anschluss über Schnellkupplung NW 7,2)... mehr

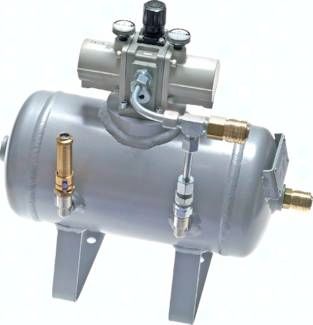

Produktinformationen "Druckübersetzer (2 : 1) bis 1.000 l/min mit 20 l -Behälter"
Komplett verrohrt mit Druckluftbehälter und Manometern (Anschluss über Schnellkupplung NW 7,2)
Anwendung:
Der Druckübersetzer erhöht den Eingangsdruck auf den am angebauten Regelventil eingestellten Wert. Der Ausgangsdruck kann max. das 4- bzw. 2-fache des Eingangsdruckes betragen, jedoch nicht über den max. Ausgangsdruck. Soll ein einzelner Verbraucher (Spannzylinder etc.) mit einem höheren Druck als der Standardnetzdruck betrieben werden, so kann der Druckübersetzer den Versorgungsdruck für diesen einen Verbraucher entsprechend erhöhen. Ein eingebauter Druckregler sorgt für einen konstanten Arbeitsdruck (mit geringer Pulsation).
Vorteile:
Hohe Energieeinsparung und keine elektrische Energie direkt am Verbraucher notwendig. Für einen weiteren Verbraucher ist es nicht erforderlich, das gesamte Druckluftnetz höher vorzuspannen.
Medien:
gefilterte, ungeölte Druckluft
Einbaulage:
horizontal
Temperaturbereich:
+5°C bis max. +50°C
*Gemessen bei 5 bar Ein- und Ausgangsdruck. Bitte beachten Sie: Je größer die am Regler eingestellte Druckerhöhung von P1 nach sekundär P2, desto geringer ist der zur Verfügung stehende Volumenstrom, z.B. der DUE 230 A erreicht bei einem Eingangsdruck von 5 bar - gewünschter Ausgangsdruck von 8 bar - 100 l sekundäre Liefermenge. Die Durchflusskennlinien stellen wir Ihnen bei Bedarf gerne zur Verfügung.
Technische Daten "Druckübersetzer (2 : 1) bis 1.000 l/min mit 20 l -Behälter"
Gewicht: | 35 KG |
Übersetzungs-verhältnis max.: | 2 : 1 |
Ausgangsdruck: | 2 - 10 BAR |
Durchfluss-leistung*: | 1.000 LPM |
Behälter-inhalt: | 20 L |
