- Artikel-Nr.: SWPSENSOR
Anwendung: Die Prallscheiben Durchflusswächter werden überall dort eingesetzt, wo eine... mehr

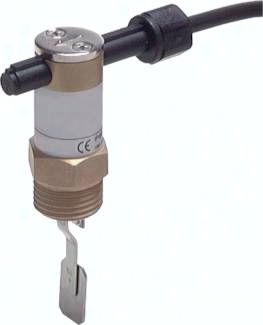

Produktinformationen "Kontakteinheit für Durchflusswächter"
Anwendung:
Die Prallscheiben Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.
Temperaturbereich:
Medium bis max. +110°C
Schutzart:
IP 65
Elektrischer Anschluss:
Kabel 1,5 m
Schaltausgang:
Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 W
Schaltbereich (ansteigender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 68 - 90 l/min, DN 80: 183 - 250 l/min, DN 100: 320 - 400 l/min, DN 150: 700 - 917 l/min
Schaltbereich (nachlassender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 61 - 83 l/min, DN 80: 170 - 233 l/min, DN 100: 300 - 383 l/min, DN 150: 667 - 900 l/min
Die Prallscheiben Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.
Temperaturbereich:
Medium bis max. +110°C
Schutzart:
IP 65
Elektrischer Anschluss:
Kabel 1,5 m
Schaltausgang:
Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 W
Schaltbereich (ansteigender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 68 - 90 l/min, DN 80: 183 - 250 l/min, DN 100: 320 - 400 l/min, DN 150: 700 - 917 l/min
Schaltbereich (nachlassender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 61 - 83 l/min, DN 80: 170 - 233 l/min, DN 100: 300 - 383 l/min, DN 150: 667 - 900 l/min
Technische Daten "Kontakteinheit für Durchflusswächter"
Gewicht: | 0,065 KG |
Typ: | Ersatzteil: Kontakteinheit für Durchflusswächter |
Beschreibung: | passend für SWPS und SWP |
