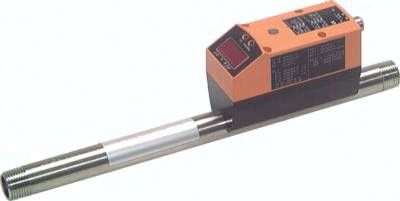

Luftverbrauchsmesser R 2", 390 - 11670 l/min

Funktion:
Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können folgende Werte direkt abgelesen werden: Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm³/h umgeschaltet werden.

Betriebsspannung:
18 - 30 V DC

Anzeigeeinheit / Maßeinheit:
Nl/min oder Nm3/h

Ansprechzeit:
< 100 ms

Messfehler:
Luftklasse 141: ± 3% des Messwertes oder + 0,3% des Messbereichsendwertes, Luftklasse 344: ± 6% des Messwertes oder + 0,6% des Messbereichsendwertes

Strombelastbarkeit / Stromaufnahme:
2 x 250 mA / < 100 mA

Analogausgang:
4 - 20 mA, max. 500 Ohm

Impulsausgang:
1 Nl oder 1 Nm³ pro Impuls (Impulslänge 2 oder 100 ms einstellbar)

Ausgänge:
OUT1: Schaltausgang (Öffner/Schließer) PNP, Hysterese oder Schaltfenster programmierbar, IO-Link, OUT2: Schaltausgang (Öffner/Schließer) PNP, Hysterese oder Schaltfenster programmierbar oder analog (4 - 20 mA) oder Impulsausgang (2 oder 100 ms Impulslänge)

Anzeige:
4-stelliges LED-Display

Schutzart:
IP 65, Schutzklasse III

Elektrischer Anschluss:
M12- Steckverbindung (4-polig)

Vorteile:
- niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden,
- kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden,
- Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden,
- Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort,
- Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung,
- Wartungsintervalle können verbrauchsabhängig festgelegt werden,
- Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler,
- Ansprechzeit in Millisekunden,
- genaue Messung unabhängig von Druck und Temperatur (max. +60°C),
- Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich

Technische Daten "Luftverbrauchsmesser R 2", 390 - 11670 l/min"
