- Artikel-Nr.: ZERSTAUBM5B
Werkstoffe: Körper: Aluminium eloxiert, Düse und Einstellnadel: Messing, Dichtungen: NBR... mehr

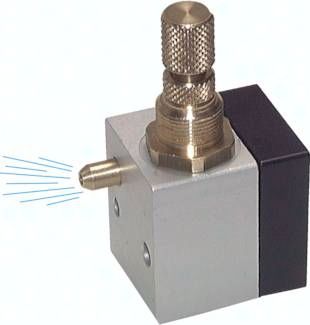

Produktinformationen "Pneumatischer Zerstäuber M 5 (IG)"
Werkstoffe:
Körper: Aluminium eloxiert, Düse und Einstellnadel: Messing, Dichtungen: NBR
Temperaturbereich:
max. 60°C
Druckbereich:
3 - 8 bar
Druckversorgung:
gefilterte Druckluft
zerstäubbare Medien:
Wasser, dünnflüssiges Öl und andere nicht aggressive Flüssigkeiten
Funktion:
Druckluft vom Eingang P reißt aufgrund des Venturiprinzips eine über die Nadel einstellbare Menge an Flüssigkeit vom Eingang A mit und zerstäubt diese in kleine Partikel. Der Druck sowie die zugeführte Druckluftmenge muss durch externe Regler und Drosseln eingestellt werden. Die Flüssigkeit wird automatisch angesaugt.
Information:
An der Düse können sich nach längerer Einsatzdauer Tropfen durch Ablagerungen bilden. Die Düse sollte so angebracht werden, dass diese Tropfen die Anwendung nicht negativ beeinflussen.
Körper: Aluminium eloxiert, Düse und Einstellnadel: Messing, Dichtungen: NBR
Temperaturbereich:
max. 60°C
Druckbereich:
3 - 8 bar
Druckversorgung:
gefilterte Druckluft
zerstäubbare Medien:
Wasser, dünnflüssiges Öl und andere nicht aggressive Flüssigkeiten
Funktion:
Druckluft vom Eingang P reißt aufgrund des Venturiprinzips eine über die Nadel einstellbare Menge an Flüssigkeit vom Eingang A mit und zerstäubt diese in kleine Partikel. Der Druck sowie die zugeführte Druckluftmenge muss durch externe Regler und Drosseln eingestellt werden. Die Flüssigkeit wird automatisch angesaugt.
Information:
An der Düse können sich nach längerer Einsatzdauer Tropfen durch Ablagerungen bilden. Die Düse sollte so angebracht werden, dass diese Tropfen die Anwendung nicht negativ beeinflussen.
Technische Daten "Pneumatischer Zerstäuber M 5 (IG)"
Gewicht: | 0,09 KG |
Gewinde für Schalttafeleinbau: | M 12 x 0,75 |
Befestigungsmutter: | GM 12075 MSV |
Druckluft-anschluss: | M 5 (IG) |
Flüssigkeits-anschluss: | M 5 (IG) |
zerstäubte Flüssigkeitsmenge: | 15 - 60 CCMPM |
